Éclairage en révision 3D : examiner le détail et garder le contexte
Réglez lumière et fond pour réviser les modèles 3D. Quand changer l’éclairage, comment conserver la vue et ce que cet aperçu ne prouve pas.
Rédigé par l’équipe produit d’Aproova à partir des parcours que nous concevons et testons dans l’application.
Un bord peut disparaître dans le reflet d’une lumière frontale. Une cavité peut sembler fermée lorsqu’elle est entièrement dans l’ombre. Avant de demander une modification de géométrie, examinez le modèle sous une autre direction de lumière.

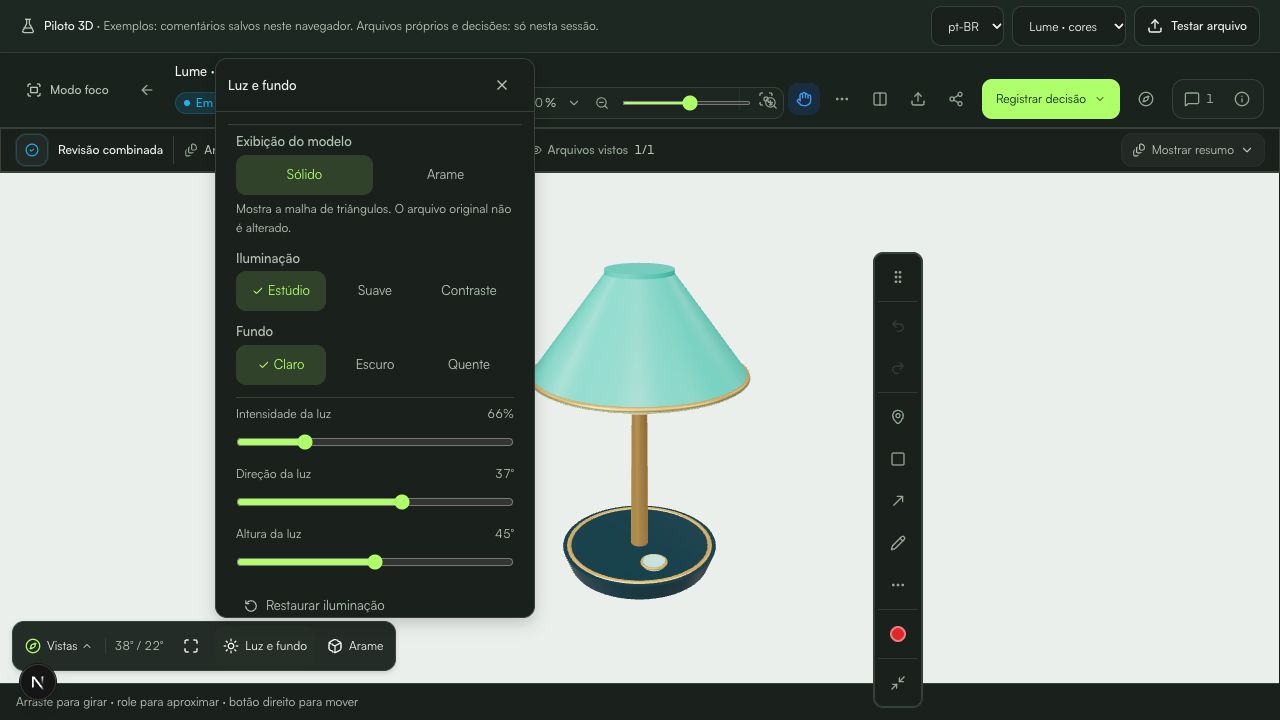

Dans le pilote 3D d’Aproova, éclairage et fond se trouvent sous Lumière et fond, près de Vues dans le navigateur 3D. Ils modifient l’aperçu et préservent le fichier original.
Partez d’une référence visuelle commune
Choisissez Studio, Douce ou Contraste et un fond Clair, Sombre ou Chaud. Convenez d’une apparence initiale pour la révision afin de partager une référence avant d’explorer d’autres réglages.
STL et OBJ affichent un matériau neutre. Si la discussion porte sur texture ou couleur, utilisez GLB avec ressources intégrées. Changer le fond ne restitue pas les matériaux absents du fichier.
Changez une variable à la fois
L’intensité va de 25% à 200%, la direction de −180° à 180° et la hauteur de 0° à 90°. Commencez par la direction pour révéler le bord, puis ajustez hauteur et intensité. Ce sont des réglages d’aperçu, pas les caractéristiques d’un luminaire physique.
Tournez le modèle et vérifiez si le problème reste visible. Si un détail disparaît seulement dans un réglage extrême, précisez-le dans le commentaire. Réinitialiser l’éclairage restaure la lumière par défaut et conserve le fond choisi.

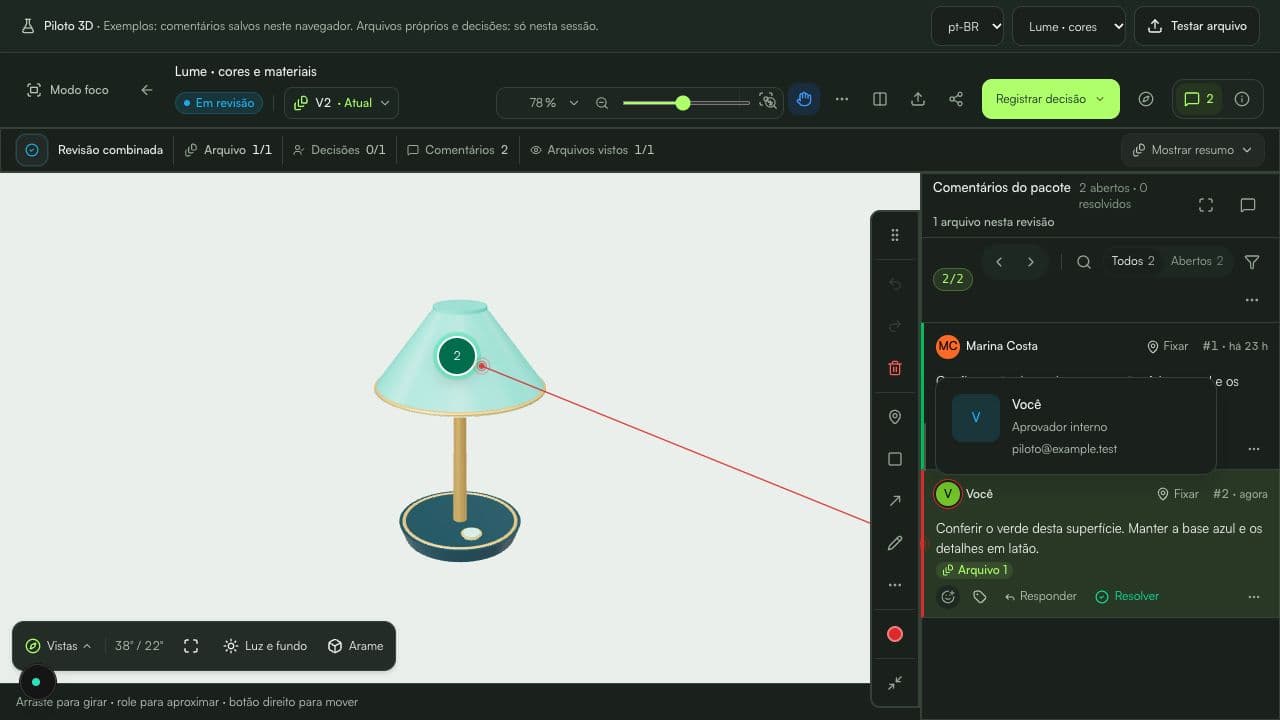

Enregistrez la lumière avec la demande
Réglez la vue avant de créer le repère et de publier le commentaire. Position, caméra et apparence sont enregistrées. Pour un repère existant, utilisez Enregistrer la vue pendant la modification puis enregistrez le repère.
En revenant au commentaire, Aproova restitue la vue enregistrée. La capture du rapport reprend cette apparence pour montrer le contexte de la demande. Changer brièvement la lumière sans enregistrer de repère ne crée pas de trace de révision.

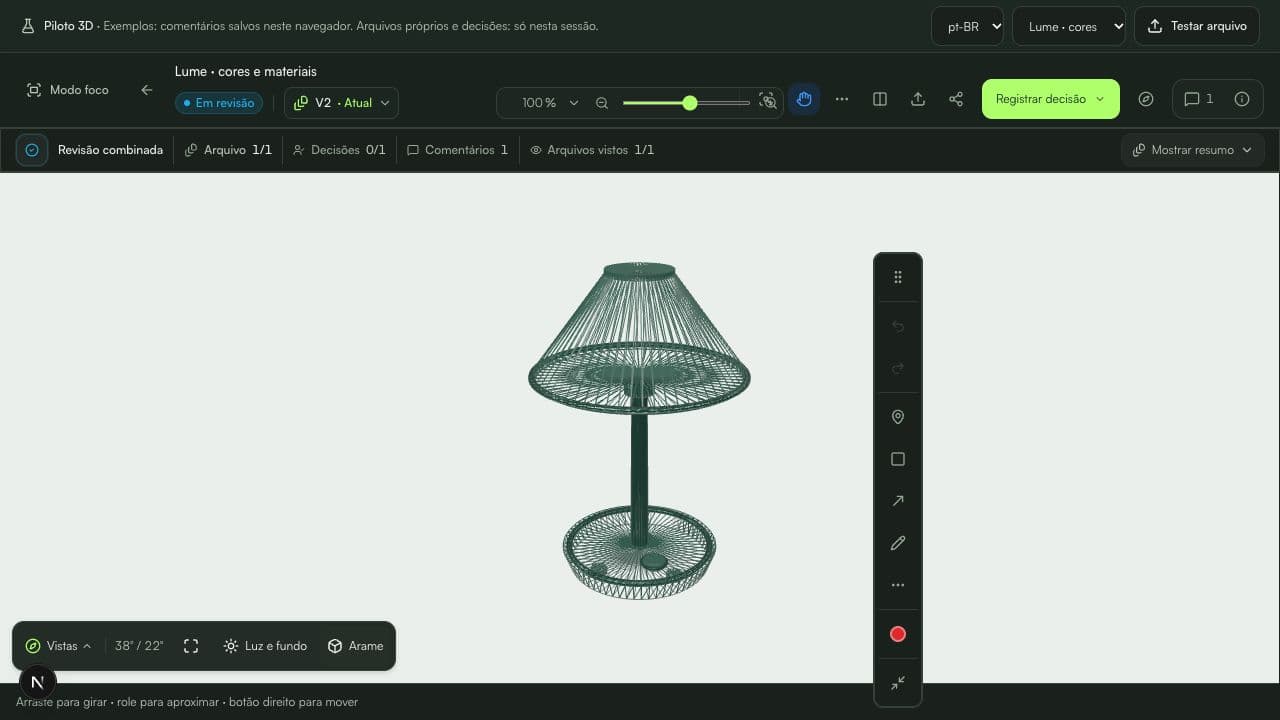

Distinguez examen visuel et validation de production
Lumière et fond aident à examiner le modèle. L’aperçu ne certifie ni couleur physique, ni finition, ni dimensions, ni tolérances. Maintenez les contrôles techniques et les échantillons nécessaires dans le processus de fabrication.
Lors de la validation, précisez le périmètre : composition visuelle et position des éléments, par exemple. Cela évite qu’un accord visuel soit interprété comme une validation de toutes les exigences de fabrication.
